愛快路由器設置SSID Vlan 配置方法

（交換機以愛快IK-J7028為例）

一、        路由器

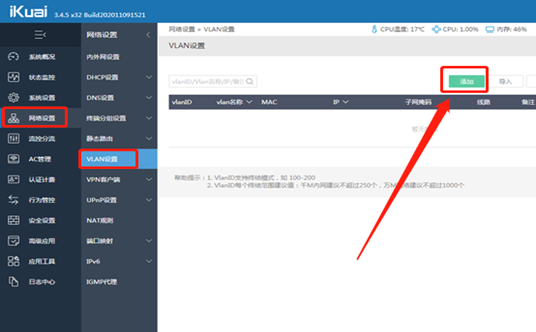

1、首先登錄路由器以后，打開 網絡設置 -  VLAN設置  - 點擊  添加

2、添加路由器Vlan的相應配置

Vlan ID : 輸入一個數字編號（范圍2-4094），本教程用ID為11為例

Vlan名稱：必須以 vlan 開頭的名稱

MAC：可以不用填寫，會自動生成虛擬MAC

IP：輸入你需要的IP地址，本教程以 192.168.2.254 為例

子網掩碼：可以選擇，如果內網終端不超過254，可以選擇255.255.255.0 ，如要超過254又不超過508，可以選擇255.255.254.0，其它子網數量，可以通過路由器的  應用工具 – 子網換算  功能，來計算其它數量  線路：可以選擇需要綁定的路由器接口

3、以上界面，輸入相應的IP地址，點擊 保存 會顯示以下界面，路由器Vlan設置完成

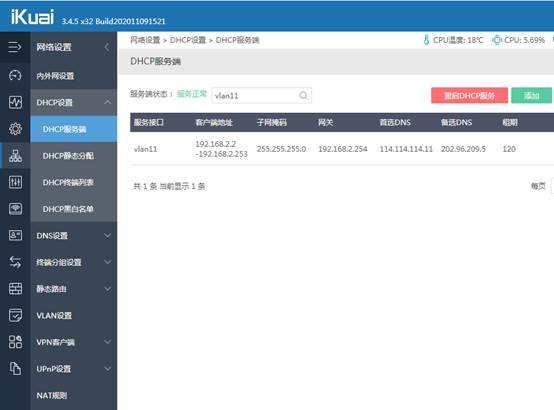

4、添加DHCP列表，具體不說了，值得注意的就是，添加DHCP列表的時候  服務接口 不要選擇錯了，不然會造成 失效

二、交換機設置

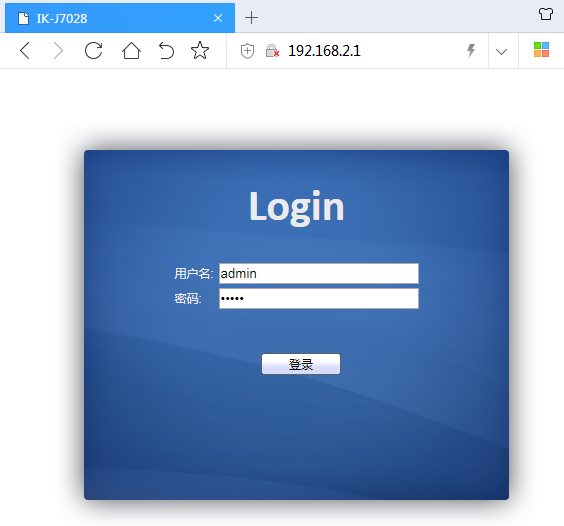

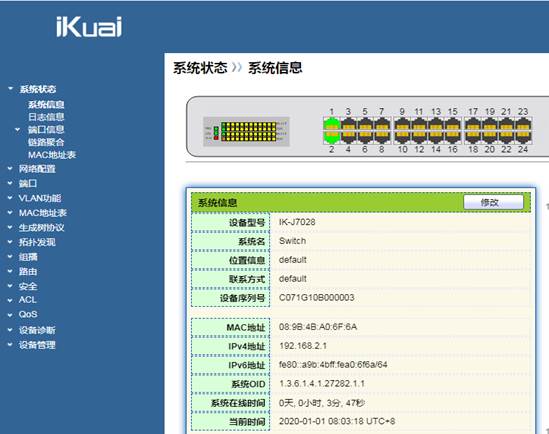

1、交換機的默認IP地址是：192.168.2.1 ，通過瀏覽器打開登錄界面

2、默認用戶名密碼都是：admin

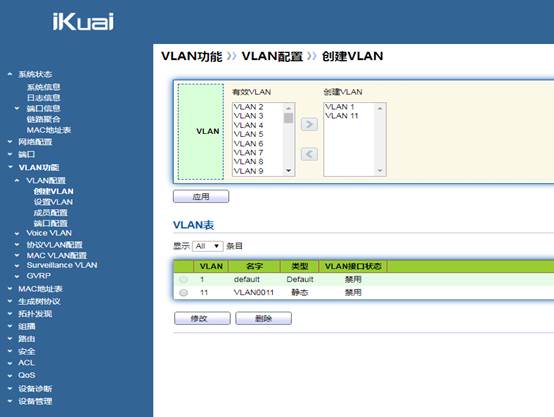

3、添加 VLAN設置，通過“VLAN功能 – VLAN配置 – 創建VLAN”，菜單，進入創建VLAN界面，選擇有效VLAN框內的VLAN名稱，點擊向右箭頭，移動到創建VLAN框內（最多可以創建256個VLAN），點擊應用保存生效

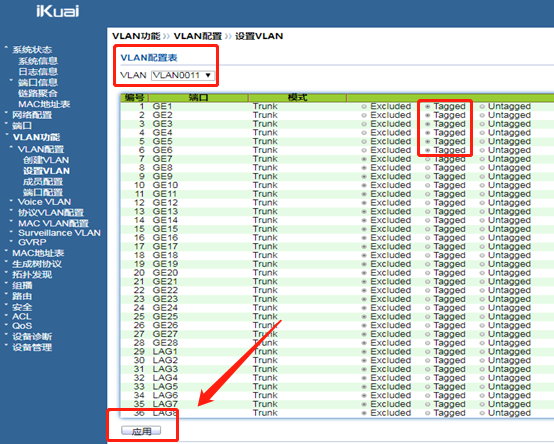

4、設置VLAN，通過“VLAN功能 – VLAN配置 – 設置VLAN”菜單，進入VLAN配置界面，此時如下面界面中，在 VLAN 列表里，選擇要設置的 VLAN編號，然后在列表里，把需要配置的網口，選擇到 Tagged 項目里，修改完成以后，不要忘記點 應用

。

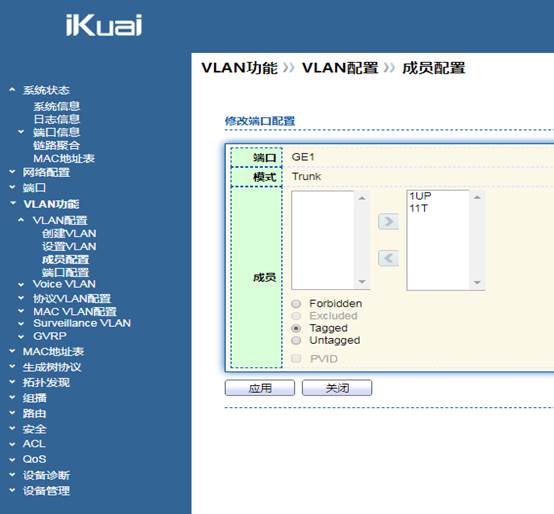

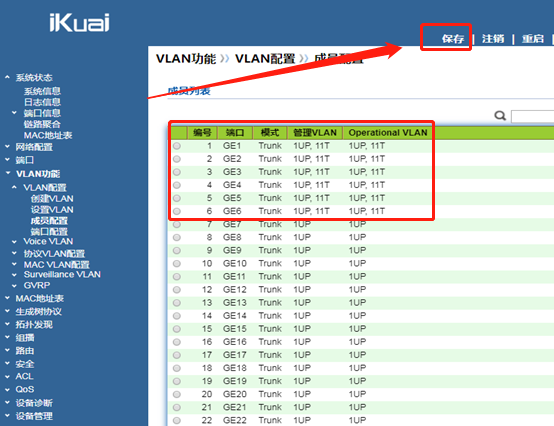

5、一個端口添加到多個VLAN，“VLAN功能 – VLAN配置 – 成員配置 ”菜單，進入成員配置界面，選擇需要配置的端口，點擊修改，進行該端口的VLAN屬性配置：

6、把連接AP或下級交換機的接口，都修改一下。最后最重要的一點，就是不要忘記 “保存”

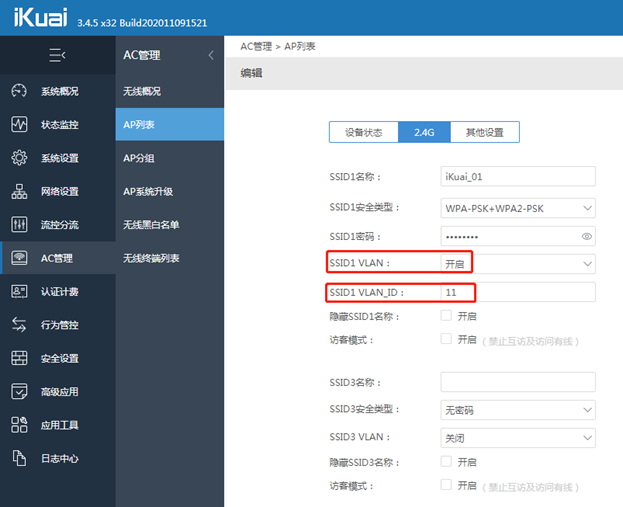

7、在AC管理里，配置SSD Vlan ，使相應的SSD Vlan 生效，“AC管理 – AP列表”，選擇需要修改的AP進行編輯，然后在SSID Vlan ID 的選項里，填寫以上設置的VLAN編號。

把交換機連接到愛快云平臺 （以愛快IK-J7028為例）

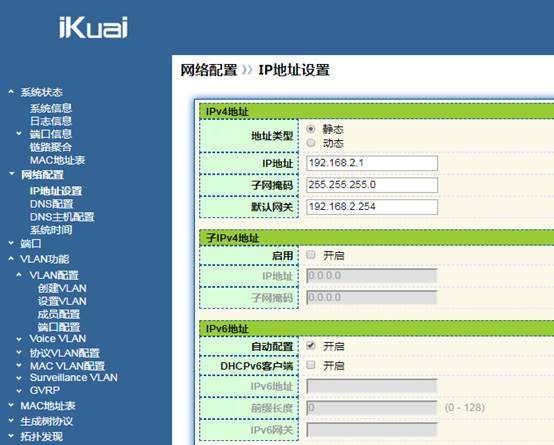

1、首先把交換機連接上網絡，也就是指定好相應的IP地址和網關。因為愛快的這款交換機默認已經開啟了SNMP服務，并且默認已經添加了團體“admin@ikuai”，如果是其它交換機，可以手動開啟SNMP并添加相應的團體名稱。

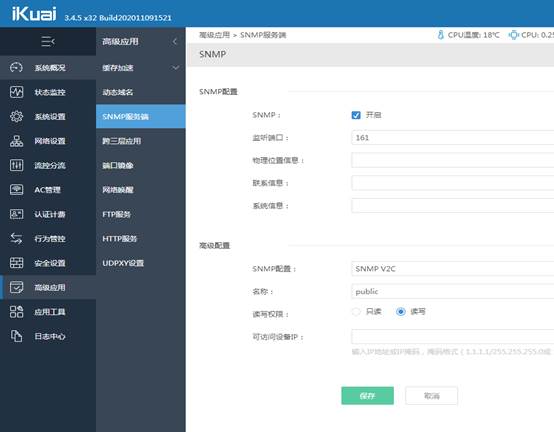

2、在路由器的  高級應用  -  SNMP服務端 把這項服務開啟

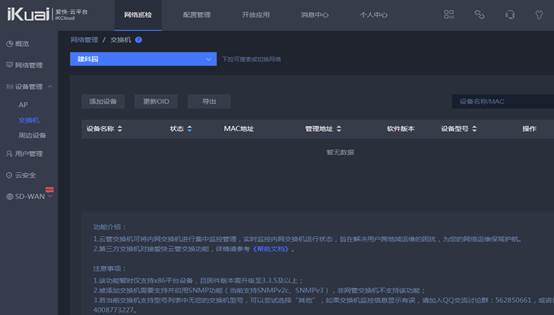

3、登錄到云平臺，“設備管理 – 交換機” 菜單里，然后設備列表里選擇相應的路由器，點擊 添加設備。

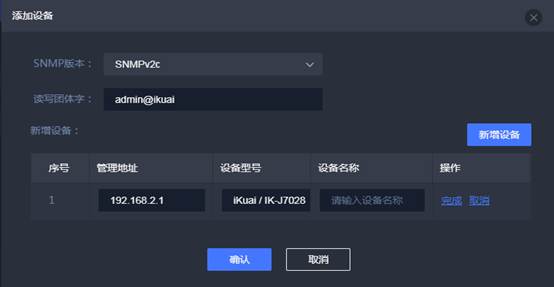

4、然后點擊“新增設備”，然后在管理地址列表里，填寫交換機IP地址，再選擇相應的交換機設備型號，如果有多個交換機，也可以在設備名稱里，填寫相應的備注，然后點擊 “完成”后，并確認。

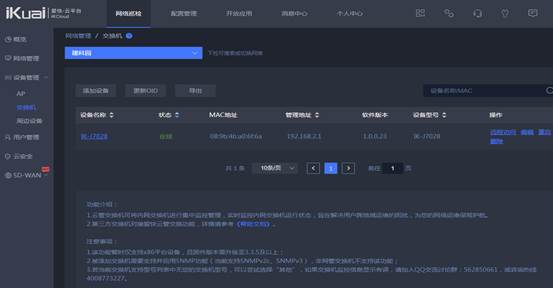

5、添加完成以后，在設備列表里，就可以看到交換機了，然后就可以通過“遠程訪問”功能，來遠程配置這臺交換機了。
